門尼粘度計產品介紹
HT-2000型門尼粘度計產品介紹：
HT-2000型門尼粘度計是我司最新研制出的又一高技術機電一體化產品。它由計算機、模塊化高精度控溫儀,數據采集控制器，機械構件及電氣連鎖等部份組成。是用來測定各種未硫化的天然橡膠，合成橡膠，生膠及再生橡膠的門尼粘度，焦燒時間和硫化指數。
第一章 軟件介紹
1.1軟件界面san
菜單欄
包含文件（新建、保存、打開、報告）、控制（開關電機、收放砝碼）、工具（選項、數據庫字段）、關于五個菜單。
2)數據欄
顯示當前實際數據（門尼，時間，上下模溫度）。
曲線
顯示讀取的曲線及實時顯示測試曲線
操作欄
快捷操作按鍵，設置預熱時間、測試時間、測試溫度、轉子大小（設置后需要點擊“設定”保存應用）；確認框：自動運行，完成后自動開模，顯示溫度曲線（鼠標點擊即起作用）。
結果欄
顯示測試結果
最下部左邊顯示連接情況（連通時為藍色字體“連接正常”）。
1.2技術指標
扭矩分辨率 | 1/50000 |
扭矩精度 | 0.3% |
門尼單位 | M |
溫度控制范圍 | 60℃ 至 300℃ |
溫度波動范圍 | ±0.3℃ |
溫度顯示分辨率 | 0.01℃ |
合模后溫度恢復時間 | < 1 min |
溫度單位 | ℃（攝氏度） |
采集速率 | 200 SPS |
支持語言 | 英文、中文簡體、中文繁體。 |
使用標準 | GBT 1233 |
計算參數 | 粘度試驗：門尼粘度值；焦燒試驗:t5,dt30,t35(大轉子)、t3,dt15,t18(小轉子) |
軟件接口 | USB2.0 |
1.3如何開始測試
設定溫度
在操作欄中輸入需要設定的溫度,及加熱時間，所用轉子大小等點“設定”設置
啟動控溫
點擊快捷操作欄中的“開控溫”按鈕
當溫度達到指定溫度后，開模-放入膠料-合模
如果快捷操作欄的“自動運行”已勾選，則軟件檢測到合模信號后會自動開始試驗；否則合模后還應手動點擊“開始”，試驗才會開始。

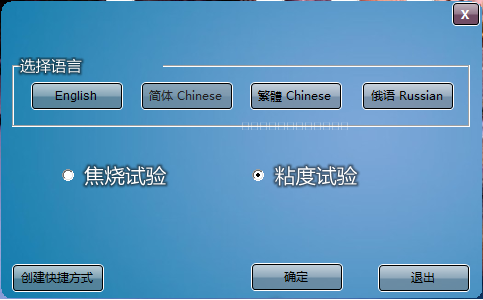

1.4語言選擇，試驗類型選擇
軟件啟動的第一個界面可以選擇軟件的語言。還可以選擇試驗類型：門尼粘度試驗，焦燒試驗
第二章 軟件安裝
2.1軟件安裝
在安裝目錄的文件

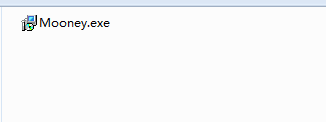

雙擊Mooney.exe
如果系統缺少必須的運行庫,則出現2-3,否則直接到4

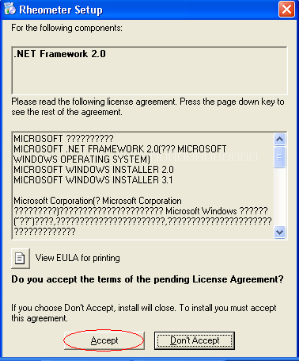

點擊Accept
等待安裝完成

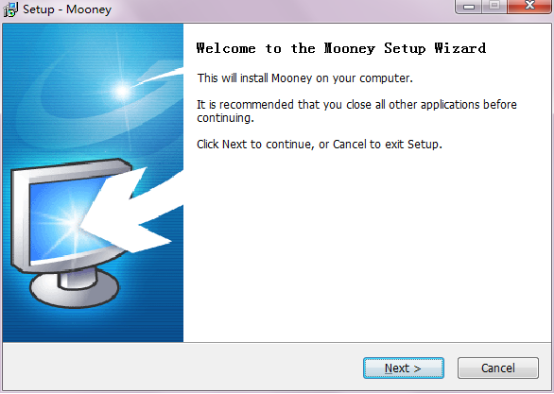

開始安裝程序,點擊Next

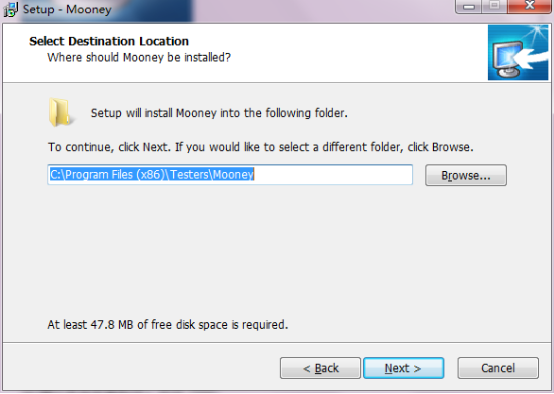

選擇安裝目錄，然后點擊Next
一直點擊Next

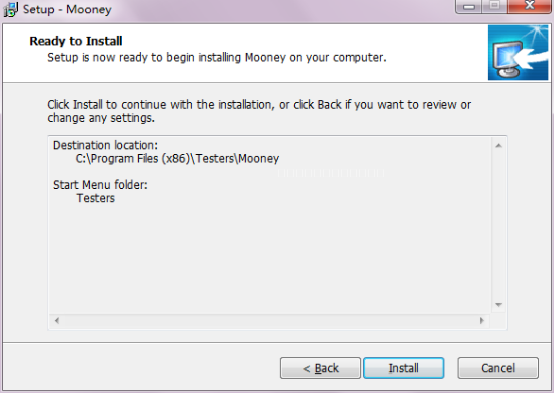

確認是否安裝軟件，點擊Next

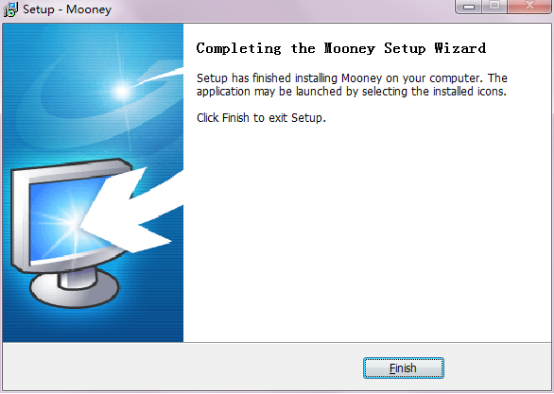

安裝完成
2.2驅動安裝
軟件在安裝時已自動安裝好驅動程序，不需要再獨立安裝。
第三章 軟件功能
3.1新建
功能說明：創建一個新的測試
操作方法：點擊文件->新建
3.2保存數據
功能說明：將當前數據保存起來
操作方法：點擊文件->保存

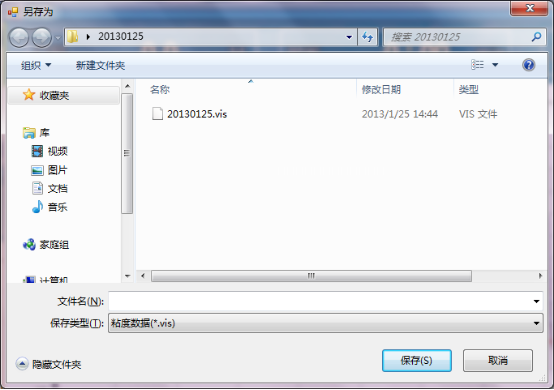

選擇目錄，輸入文件名，按保存
3.3讀取數據
功能說明：讀取存儲設備中的數據文件
操作方法：

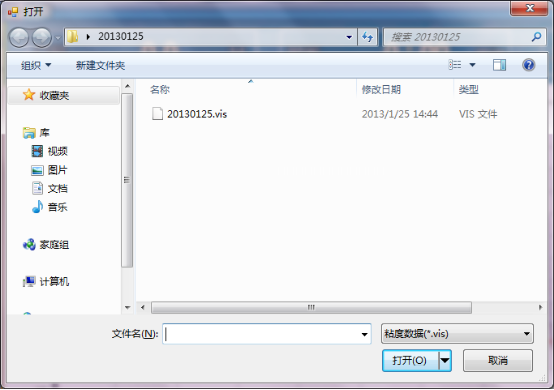

點擊文件->打開
選擇目錄與文件，按打開
3.4自動開始測試
功能說明：合模后自動啟動電機,并開始采集數據
操作方法：設置成自動運行方式
點選“自動運行”前的小勾
開模—放入膠料—合模
軟件檢測到合模后啟動電機并采集數據
3.5.手動開始測試
功能說明：放入膠料后,點擊開始測試啟動電機,并采集數據
操作方法：設置成手動運行方式
去掉“自動運行”前的小勾
開模—放入膠料—合模
.點擊操作欄”開始”按鈕
點擊后軟件將啟動電機并采集數據
3.6控溫
功能說明：讓上模和下模加熱到指定的溫度
操作方法：設定溫度
在操作欄中輸入需要設定的溫度,點“設定”設置
啟動控溫
點擊操作欄中的”開控溫”按鈕
3.7轉動電機
功能說明：轉動電機
操作方法：點擊控制->開電機
3.8收放砝碼
功能說明：收放標定砝碼
操作方法：點擊控制->放砝碼/收砝碼
4工具菜單功能介紹

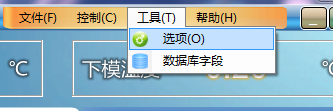

4.1工具->選項：可以打開選項功能窗口
如下圖所求，有三個標簽頁，分別為：通常配置（與試驗相關的設置）、報告配置（報告設置）、曲線配置（曲線的高級設置）。
標簽頁一通常配置:
放砝碼/收砝碼 這二項為預熱階段，標定開和標定關的時間；這二個時間必需小于預熱時間，一般不需要設置，默認即可。
最高溫度：當前試驗允許的最高溫度，當控溫超過該溫度時將停止加熱，防止出現異常時溫度過高燒壞加熱模塊。
保留一位小數：標準中規定試驗結果保留到整數位，所以軟件默認試驗結果是整數的，如果使用該設置可以把試驗結果保留到一位小數。
松弛一分鐘：粘度試驗結束后（電機停止轉動），可以顯示最后一分鐘的松弛曲線。
溫度曲線設置：顯示標示溫度曲線：可以顯示當前試驗溫度的水平線，可以對當前控溫效果有一個直觀的參考。
上模/下模 溫度顏色：可以在下拉列表中選擇上下溫度曲線的顏色。
試驗曲線設置：
設置試驗曲線的顏色，通過右側的上下箭頭按鍵調整順序。

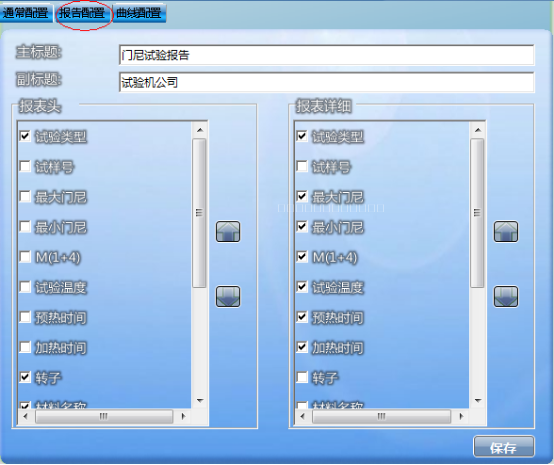

標簽頁二報告配置:該頁配置報告樣式
主標題：設置報告主標題
副標題：設置報告次標題
報表詳細：該項的設置不僅影響報告樣式，還會影響到主界面的數據項顯示（該設置中勾選的項目是跟主界面的數據項一一對應的）
標簽頁三曲線配置:該頁配置曲線高級顯示樣式
圖例：主界面中曲線顯示部分的右上角就是圖例，如下圖所示：
第四章 試驗結果說明
焦燒結果：一般來說焦燒結果由試驗時所用大小轉子取得不同值。
用大轉子時，結果應為 t5,t35,dt30。
意義分別為：試驗時從曲線的最低點上升5個門尼值時所對應的時間就是t5；由最低點上升35個門尼值時所對應的時間就是t35；dt30=t35-t5。
用小轉子時，結果應為 t3,t18,dt15。
意義分別為：試驗時從曲線的最低點上升3個門尼值時所對應的時間就是t3；由最低點上升18個門尼值時所對應的時間就是t18；dt15=t18-t3。
上圖為大轉子焦燒時的結果圖示
2門尼粘度試驗：試驗時也有大小轉子可選擇。不過結果由加熱時間決定：就是不論加熱多少分鐘，當加熱結束時那一點的門尼值即為所求結果。
上圖為粘度驗結果圖示
門尼粘度計技術參數
二 技術指標
1 執行標準 IS0289-63 GB/T1232-92標準
2測溫范圍 0--200℃
3測溫精度 ≤±0.3℃
4控制精度 ≤±0.3℃
5溫度分辯率 0.01℃
6力矩量程 0—200 門尼值
7標定精度 100±0.5 門尼值
8轉子轉速 2±0.02 轉/分
9測量時間 焦燒0—200分，粘度4，8分 分辯率 1秒
10環境溫度 0--35 ℃
11相對濕度 <80%
12試驗壓力 11.5KN ±0.5KN
13配氣 0.4—0.6MPA
14電源 交流220V ±.5
15功率 800瓦
